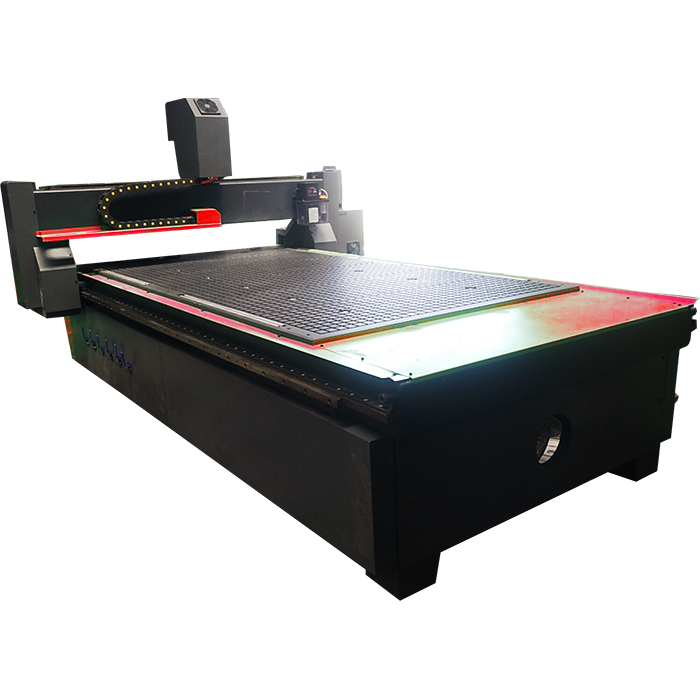

مجموعات من جهاز التوجيه باستخدام الحاسب الآلي مع نظام تسجيل كاميرا CCD/رؤوس السكين المتأرجحة 4 × 8 أقدام

توافر الحالة:
  • التصنيع باستخدام الحاسب الآلي جهاز التوجيه

  • Smartech

  • 1300x2500x200mm

  • 380 فولت

مضاعفة وظائف جهاز التوجيه CNC مع نظام تسجيل كاميرا CCD / رؤوس السكين المتأرجحة

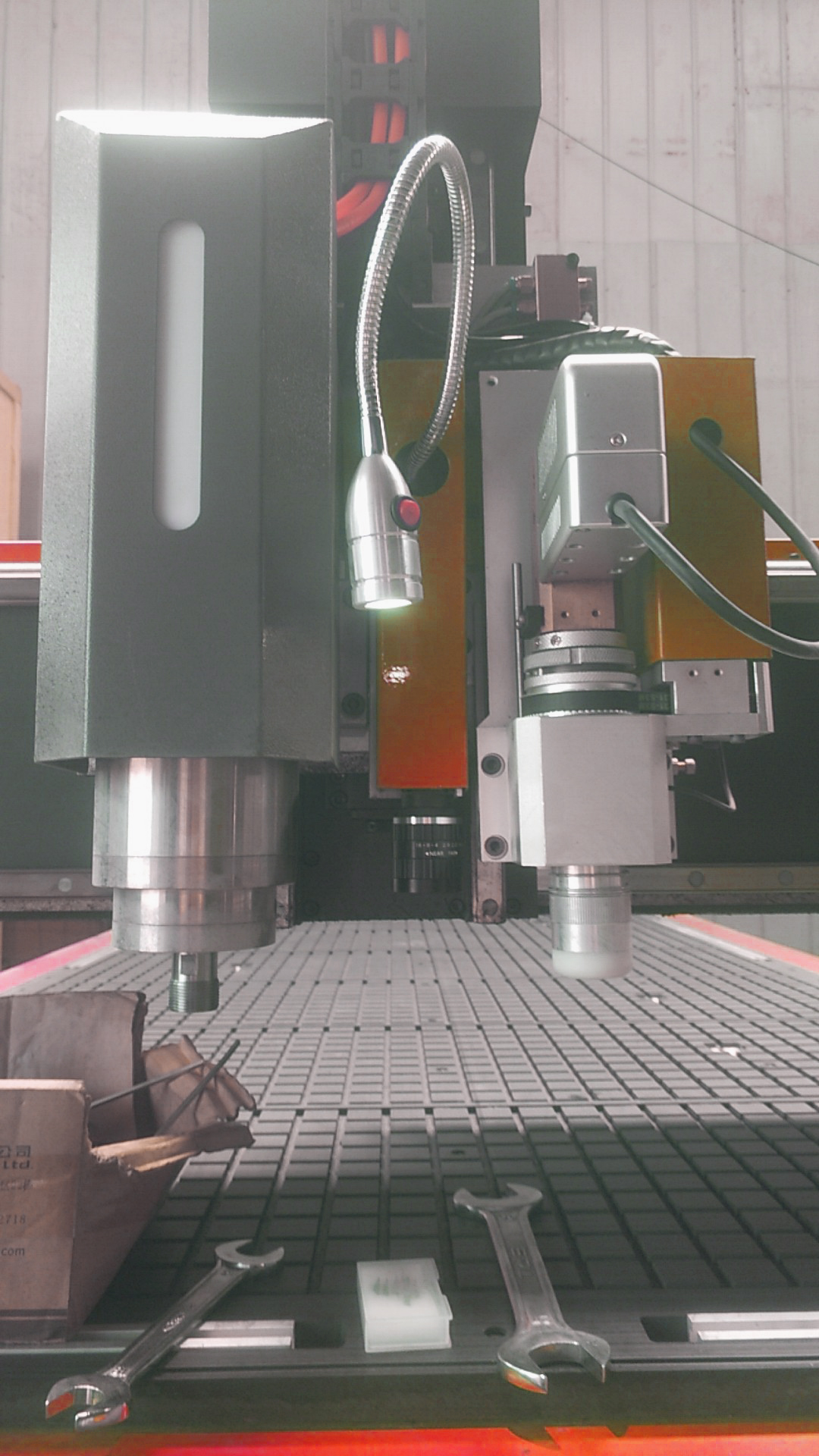

يأتي جهاز التوجيه CNC من سلسلة SWOK مزودًا بوظيفة الرأسين، بما في ذلك عمود دوران 3KW وسكين واحد للمواد الناعمة.

 اعتماد ألمانيا الصناعية Balser CCD لمراقبة وتحديد موضع تقدم القطع والنقش، كما يأتي مع رأس سكين متأرجح يستخدم بشكل خاص للمواد الناعمة والأشكال المضلعة من الرسوم المتحركة واللافتات والجلود والنسيج وغيرها من القطع.



مواد قابلة للمعالجة:  أكريليك، خشب.لوحة الألومنيوم، ورقة ABS.لوح العزل الكهربائي، الرغوة السميكة، لوح الألومنيوم والبلاستيك، لوح مجوف من مادة البولي بروبيلين PVC، لوح KT، لوح مضاد خاص، حجر صناعي، راتنجات الإيبوكسي، ABC، النحاس، الجدران، إلخ.

مجال التطبيق:  شعار إعلاني، طباعة بالأشعة فوق البنفسجية، باب منزلق، حقيبة ناعمة، فيلم عاكس L Lightbox soft film، ملصق لاصق، أثاث لوحي، أثاث من الخشب الصلب، صناعة الإلكترونيات، تزيين الإعلانات، صندوق الصوت، مكبرات الصوت الآلات الموسيقية،  الأثاث، والهدايا الحرفية النموذجية المعمارية، والعرض، والإلكترونيات، وغيرها من الصناعات.

مزيج من جهاز التوجيه CNC مع سكين متأرجح وآلة كاميرا CCD الميزات:

1. القطع بالسكين لا تلوث الهواء، لا حافة محترقة، سرعة القطع أسرع 5-8 مرات من آلة الليزر 2. الدليل الخطي المربع المستورد والمحرك المؤازر الياباني يضمنان الدقة العالية وسرعة القطع السريعة. 3. مثبت بمنفذ إيثرنت وهو عملية أكثر ملاءمة. 4.  من السهل جدًا التشغيل باستخدام زر واحد للتبديل/التحويل بين السكين والمغزل.

5. جهاز استشعار خاص للسلامة يلبي المعايير الأوروبية.

6. يمكن تجهيزها بمرونة بأدوات القطع المختلفة لتلبية مجموعة متنوعة من الاحتياجات.

7. بما في ذلك جميع وظائف جهاز التوجيه CNC القياسي، وآلة قطع السكين الاهتزازية.

8. وظيفة النقش المستمر لنقطة التوقف: عند انقطاع التيار الكهربائي أو أي حالة أخرى غير متوقعة  توقف الجهاز، أعد تشغيله، وسيبدأ في المعالجة من نقطة التوقف

9. مفتاح إيقاف الطوارئ: إذا كان الجهاز به خطأ، ويعمل بسرعة، ويلمس الأشخاص في حالات الطوارئ، فسوف يتوقف الجهاز،  أنها مريحة للغاية، تضغط مرة أخرى وسوف يبدأ الجهاز في العمل.تمامًا مثل أجهزتنا التي تحتوي على مفتاح حماية ثلاثي.

10. لا توجد أجزاء استهلاكية باستثناء شفرات القطع. بينما آلة الليزر تحتاج إلى تغيير أنابيب الاستهلاك.

 سمات:

مع وظائف متعددة بجهاز واحد.لقد حققت تحديد الموضع والقطع الأوتوماتيكي، ودعم القطع والتبديل للسكين الاهتزازي، وسكين الممسحة، والشفرة شبه القاطعة، والمغزل، وما إلى ذلك.

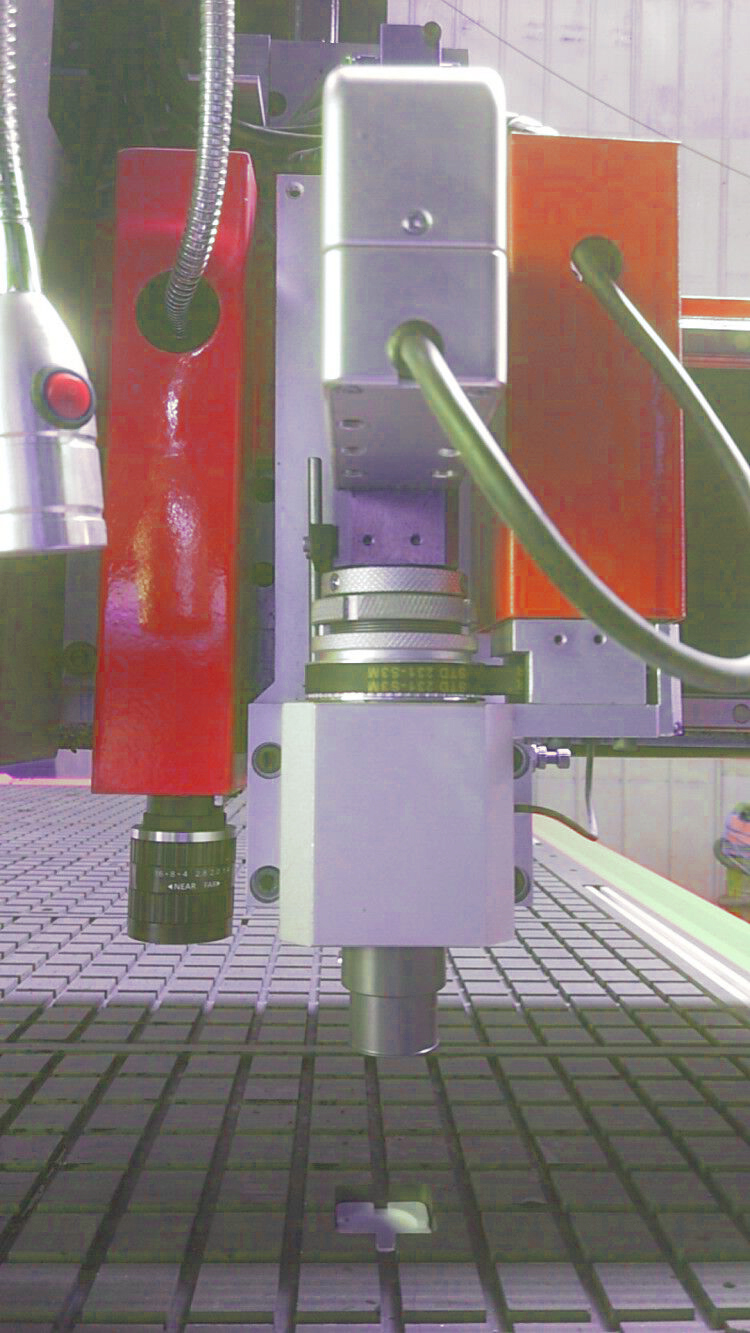

جهاز التوجيه باستخدام الحاسب الآلي ccd oscillating.jpg

الكاميرا الصناعية الألمانية: مع  كاميرا Basler الصناعية الألمانية لتحديد المواقع بشكل أكثر دقة.




اكتشاف الحواف ذو شكل خاص، يهدف إلى أشكال مختلفة لوظيفة تسجيل CCD

أجهزة مؤازرة يابانية: مجهزة بمؤازرة يابانية، فهي توفر طاقة ثابتة للسكين الاهتزازي، وتتميز بخصائص القطع الناعم الدقيق للمنتجات ذات الشكل الخاص.

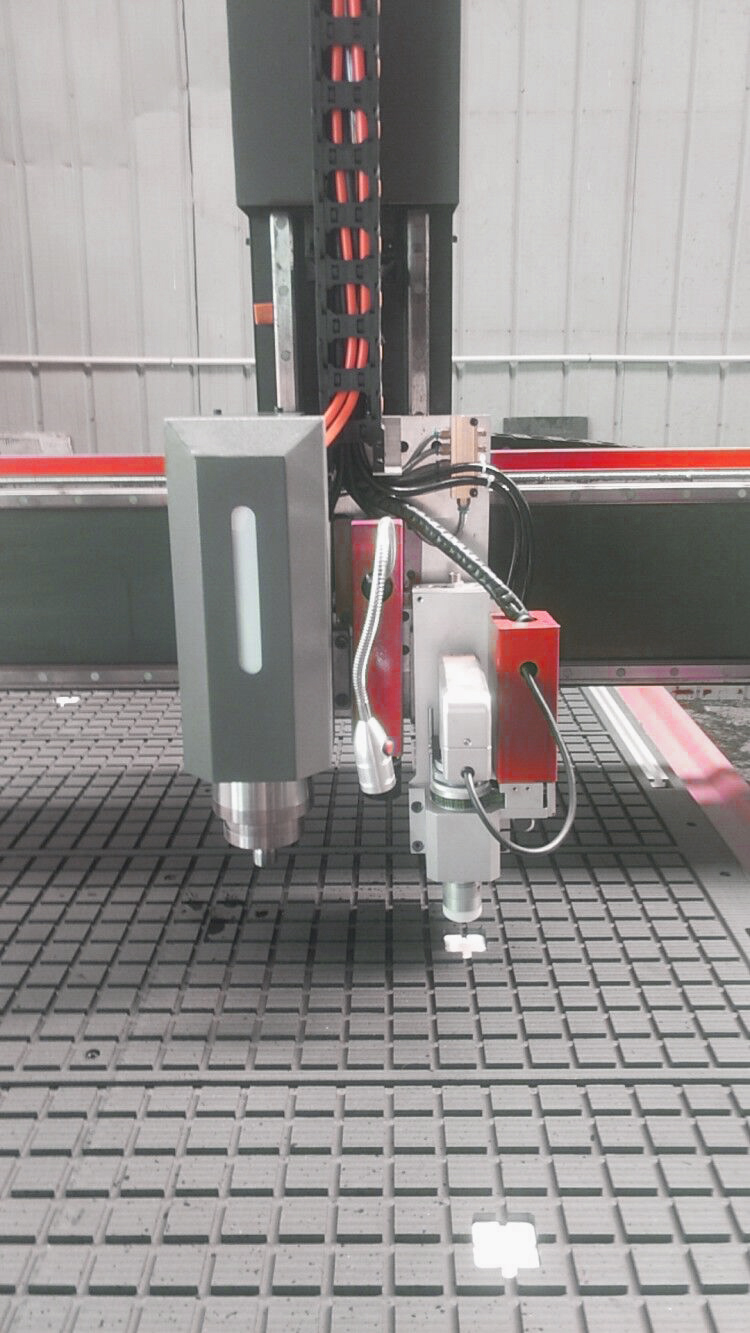

جهاز التوجيه باستخدام الحاسب الآلي مع ccd.jpg

مضاعفة وظائف جهاز التوجيه CNC مع كاميرا CCD / رؤوس السكين المتأرجحة   تحديد:

حدود

معيار  مواصفات سلسلة سووك

س، ص، ض  عمل  منطقة

1300*2500*200 مللي متر

مغزل  قوة

صيني/ايطالي  HSD  المغزل + كاميرا CCD + سكين

س، ص، ض  سفر  التمركز  دقة

± 0.01/2000 مم

طاولة  سطح

مكنسة  و  فتحة T  طاولة

س، ص، ض  سكة حديدية  و  الانتقال

تايوان  المصرف التجاري العراقي  كرة  أفسد

مضخة

7.5 كيلو واط  النفط أقل  مكنسة  مضخة

الأعلى.  سريع  يسافر  معدل

45000 مم/دقيقة

الأعلى.  عمل  سرعة

25000 مم/دقيقة

مغزل  سرعة

6000-24000 دورة في الدقيقة

يقود  المحركات

اليابان  750 واط  ياسكاوا  مضاعفات  محرك  و  سائق

عمل  الجهد االكهربى

تيار متردد 380 فولت/3PH/50 هرتز

يأمر  لغة

G  شفرة

التشغيل  نظام

سمارتيتش   يتحكم  نظام

واجهه المستخدم

USB

برمجة  التوافق

الخيار: النوع3،  أوكانكام,  ارتكام,  سوليدووركس، الخ.

جري  بيئة

درجة حرارة:  0 درجة مئوية ~ 45 درجة مئوية

نسبي  رطوبة:  30%~75%

حدود

معيار  تحديد  BCM2040C

آلي  أدوات  changer

8  قِطَع

إطار  بناء

لحام  بناء

يجمع

12  قِطَع  ER32  يجمع

تراب  جامع

1  قطعة
