سلسلة إس جي آر
SMARTECH
450 سم × 230 سم × 180 سم
500 واط/1000 واط/2000 واط/3000 واط/4000 واط
حسب تفضيلاتك
آلة قطع الألواح والأنابيب بالليزر لقطع المعادن
وصف المنتج
تعتمد هذه الآلة ألياف ليزر عالية الجودة ودقة عالية السكك الحديدية مربعة
يقود بواسطة تروس حلزونية. يتم التحكم فيها بواسطة نظام عددي آلي متقدم. هذا الارتفاع
آلة التكنولوجيا عبارة عن مزيج من القطع بالليزر وآلة CNC الأوتوماتيكية.
يضمن هذا المزيج المثالي السرعة العالية والدقة والكفاءة والتكلفة المنخفضة.
لذلك فهي آلة القطع المفضلة لمعالجة المواد المعدنية بكميات كبيرة.

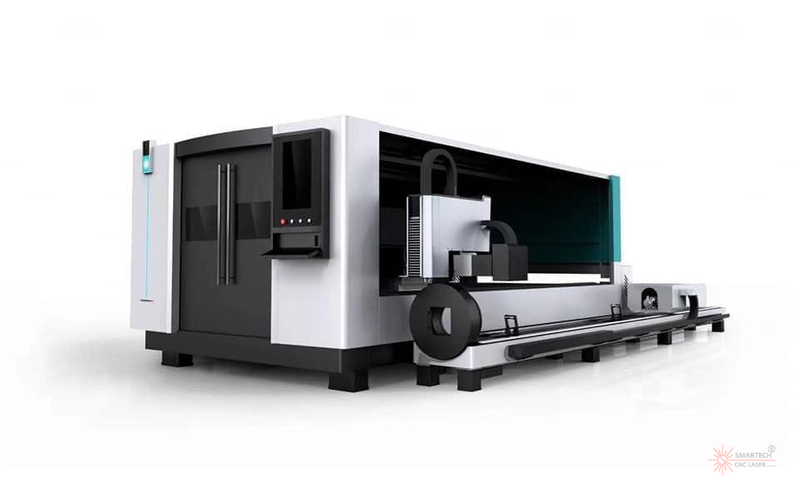

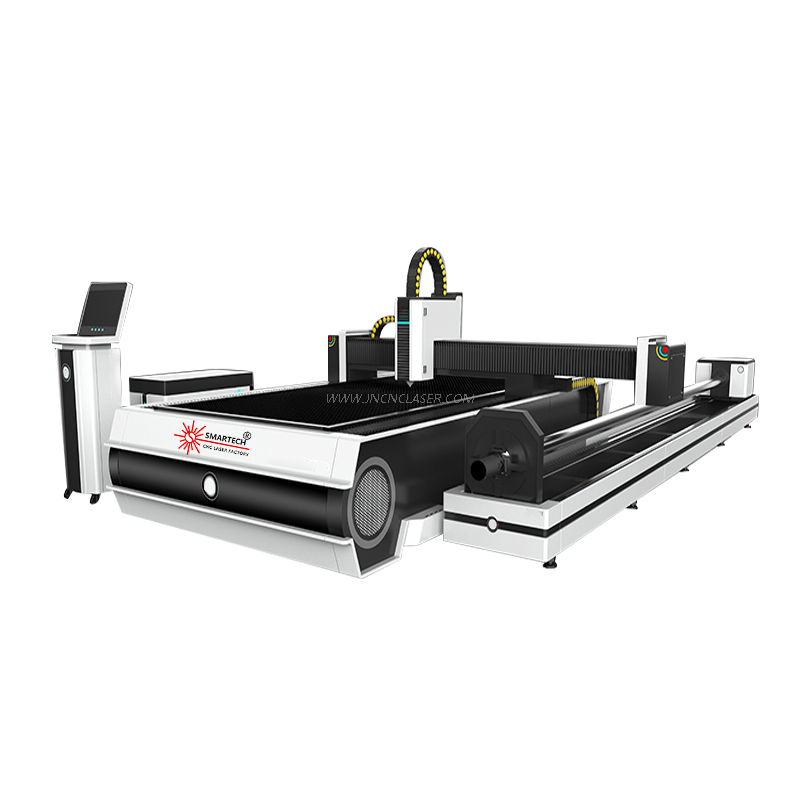

1. صورة رآلة قطع ube ولوحة
2. المعلمات التقنية
نموذج | سلسلة سمارتيك | ||||
نوع الليزر | فايبر ليزر | ||||
الطول الموجي لليزر | 1060 نانومتر | ||||
قوة الليزر القصوى | 500 واط | 1000 واط | 2000 واط | 3000 واط | 4000 واط |
الأعلى.سمك القطع | ≥8 مم | ≥12 ملم | ≥16 ملم | ≥18 ملم | ≥20 ملم |
إجمالي استهلاك الطاقة | <14 كيلو واط | <18 كيلو واط | <22 كيلو واط | <26 كيلو واط | <30 كيلو واط |
سرعة القطع القصوى | 0-30 م/دقيقة (اعتمادًا على المادة والسمك) | ||||
دقة توجيه المحور X، Y، Z | ± ± 0.05 مم / م | ||||
دقة تكرار المحاور X وY وZ | ± ± 0.03 مم / م | ||||
الحد الأدنى لعرض الخط | .150.15 ملم | ||||
الحد الأقصى لسرعة التشغيل الفارغة | 120 م/دقيقة | ||||
طريقة القيادة | محرك سيرفو مستورد | ||||
طريقة الإرسال | حامل تروس مستورد على المحور Y سائق مزدوج، برغي كروي مستورد على المحور X | ||||
نظام التبريد | تبريد المياه | ||||
وقت العمل المستمر | 24 ساعة | ||||
متطلبات الطاقة | 380 فولت/3 مراحل/50 هرتز أو 60 هرتز | ||||
حجم التعبئة (الطول * العرض * الارتفاع) | 4500x2300x1800 ملم | ||||
3.الميزات
1. ثلاثة 'H' وواحد 'L': سرعة عالية، دقة عالية، قدرة تحمل عالية وتكلفة منخفضة.
2. سهل التشغيل. ونقل الألياف يحفظ مسار الليزر المعقد.
3. مجهزة بنظام التفريغ التلقائي، مما يوفر وقت المعالجة وتكلفة
لوحة. يمكن أن يصل معدل استخدام اللوحة إلى 95٪.
4.Open المنضدة، عملية بسيطة واحتلال مساحة صغيرة.
5. سكة توجيه من الألومنيوم المصبوب عالية الأداء، بعد تحليل العناصر المحدودة، تحقق درجة عالية
سرعة القطع الدائرية المتسارعة.
6. هيكل ثقيل عالي الصلابة، مما يقلل من الاهتزاز الناتج أثناء القطع عالي السرعة بشكل كبير.
تفاصيل المنتج

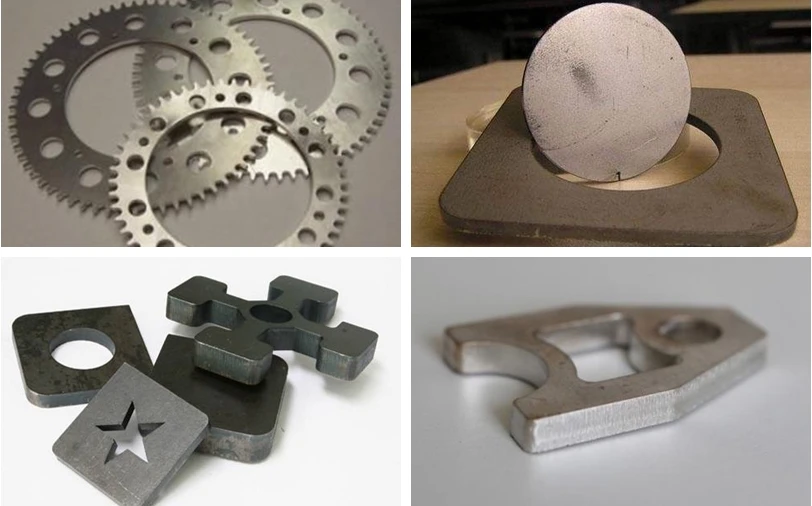

آلة القطع بالليزر تستخدم على نطاق واسع في القطع والتشكيل الألواح المعدنية، والأنابيب (يمكن أن يكون قطع الأنابيب بالإضافة إلى جهاز قطع الأنابيب)، والفولاذ المقاوم للصدأ، والفولاذ الكربوني، والصفائح المجلفنة، والصفائح الإلكتروليتية، والصفائح النحاسية، وألواح الألومنيوم، والفولاذ المنغنيز، وجميع أنواع ألواح السبائك، والمعادن النادرة وما إلى ذلك.
