برنامج Friendess CypOne للتحكم في القطع بالليزر

1. ميزات الوظيفة:

دعم تنسيق ملفات AI وDXF وPLT وGerber وLXD ورمز G القياسي الذي تم إنشاؤه بواسطة Master Cam وType3 وARTCUT وما إلى ذلك.

تحسين الرسم المستورد تلقائيًا - حذف التكرارات، وربط الخطوط، وحذف الأشكال غير المرئية وغير الضرورية ذات الحجم المحدد، وتحديد الكفاف الداخلي والخارجي والفرز تلقائيًا وما إلى ذلك، والتي يمكن تحديدها جميعًا بشكل حدودي أو القيام بها يدويًا.

تم تصميم وظيفة مصفوفة LED لتزيين الإعلانات باستخدام مصابيح LED التي تملأ الدوائر لتقسيم الهندسة بنمط محدد من قبل المستخدم.

وظيفة التقسيم هي تقسيم الشكل الكبير إلى قطع صغيرة تناسب سرير الآلة الأصغر.سيتم تجميع الأجزاء المقسمة ووضع علامة عليها مما يتيح التعرف عليها لاحقًا لالتقاطها وتجميعها بعد القطع.

يمكنك أيضًا قياس طول المنحنى لتقدير المواد المطلوبة في العملية اللاحقة.

دعم العمليات الشائعة لتكبير/تصغير الكائن وترجمته وقلبه وتدويره ومحاذاته وتكراره.

دعم لإضافة ميزات تقنية بما في ذلك خطوط الرصاص وتعويض عرض الشق وعلامات المفاصل الدقيقة والجسر والفجوة بأسلوب ما تراه هو ما تحصل عليه.

تحديد الكفاف الداخلي والخارجي تلقائيًا واتجاه التعويض والتحقق من خط الرصاص.

دعم لكسر وربط أجزاء الخط، والخطوط الناعمة، والجمع بين الهندسة وتفجيرها وما إلى ذلك.

هندسة أجزاء العش السريعة في اللوحة من خلال بضع نقرات.

وظائف فرز مرنة.يمكن للمستخدم تجميع الأشكال الهندسية لقفل تسلسل القطع.

قم بمعاينة تسلسل القطع بشكل ثابت أو ديناميكي.

تعيين سريع لمسار أداة Fly Cut.

دعم الأساليب المرنة لتنفيذ عملية الثقب، والتي تسمح للمستخدمين بتجميع تسلسل الثقب واختيار مراحل الثقب وتخصيص العملية عن طريق تعيين مجموعة معلمات منفصلة من الليزر والغاز والتأخير والارتفاع وما إلى ذلك.

متاح لتنظيم قوة الليزر وتردد النبض في الوقت الحقيقي.

السماح للمستخدم بحفظ تقنية القطع لمجموعة المعلمات وإعادة استخدامها لنفس المادة.

قادر على حفظ القطع المتقطع والاستئناف من موضع معين.السماح للمستخدم بتحديد جزء من الرسم للقطع.

السماح للمستخدم باستئناف القطع المتوقف/المتوقف مؤقتًا من موضع معين.

قدرة توسيع قوية مع ما يصل إلى 30 عملية PLC و50 عنصرًا قابلاً للبرمجة.

1 دعم تعيين وبرمجة منافذ الإدخال والإخراج.

دعم التحكم عن بعد عبر إيثرنت بواسطة مقبض لاسلكي.

2. الوصول إلى البرامج وتحديثها وتثبيتها

يمكنك الاتصال بالمورد الخاص بك للحصول على البرنامج أو تنزيله مباشرة على موقع شركة Friendess www.fscut.com.

يرجى التأكد من أن بيئة الكمبيوتر لديك تلبي المتطلبات التالية: نظام التشغيل Win7 والإصدارات الأحدث.وحدة المعالجة المركزية I3 وما فوق.ذاكرة 4 جيجابايت على الأقل.شاشة VGA أكبر من 15 بوصة، دقة 1280*1024 وما فوق، لون حقيقي 32 بت.

2 منافذ USB على الأقل.

إذا كان نظام التشغيل لديك يعتمد على نظام التشغيل Vista (بما في ذلك نظام التشغيل Windows Vista وWindows 7 وWindows 8 وWindows 2008 Server)، فقم بتشغيله كمسؤول لتجنب الأخطاء المحتملة.

تأكد من أن بيئة التشغيل تلبي المتطلبات ثم قم بتثبيت البرنامج.في ظل أنظمة التشغيل المستندة إلى Vista، يلزم تشغيله كمسؤول.لتجنب تعديل ملفات البرنامج أثناء التثبيت والتأكد من تثبيت كافة برامج التشغيل بشكل صحيح، يرجى إغلاق برنامج مكافحة الفيروسات مؤقتًا

3.بدء التشغيل

اختصار سطح المكتب: سيظهر رمز الاختصار على سطح المكتب بعد اكتمال التثبيت.انقر نقرًا مزدوجًا فوق أيقونة CypOne لسطح المكتب لتشغيل البرنامج.ستطالبك الصورة أدناه أثناء بدء التشغيل ثم تدخل إلى واجهة CypOne الرئيسية.

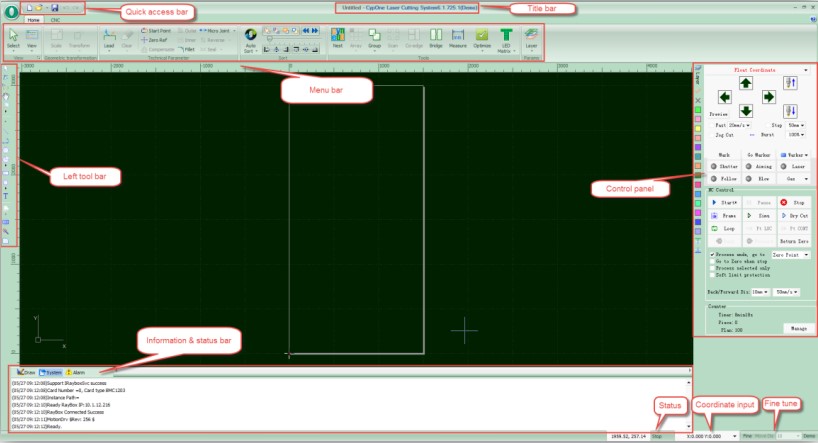

واجهة المستخدم: المنطقة السوداء في الشاشة الرئيسية هي لوحة رسم، أما الصندوق الأبيض فقد تم قياسه آليًا

شريط القائمة: يتم عرض شريط أدوات CypOne بنمط الشريط الذي يجمع الخيارات في علامات تبويب مختلفة لتسهيل عمليات المستخدم.الصورة أدناه سوف تساعدك على فهم:

هناك علامتي تبويب Home وCNC، انقر فوق كل علامة تبويب لفتح القائمة الفرعية.ستكون هناك علامة تبويب ثالثة 'العمل' عندما تكون الآلة في عملية القطع.

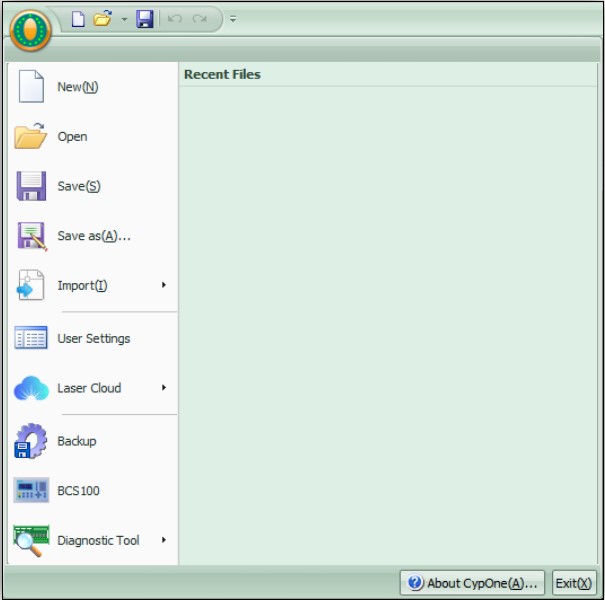

القائمة ملف:

سيتم إدراج الملف الذي تم فتحه مؤخرًا في قائمة الملفات حيث يمكنك العثور على آخر ملف تم فتحه بسهولة.يمكنك حفظ الملف بتنسيق lxds عن طريق 'حفظ باسم'.انقر فوق 'استيراد' لإضافة رسم جديد إلى لوحة الرسم والحفاظ على الرسم الموجود.انقر فوق فتح لمغادرة مساحة العمل الحالية وفتح ملف جديد.يمكنك إعداد الخيارات المتعلقة بعادات المستخدم في 'إعدادات المستخدم'.انقر فوق 'النسخ الاحتياطي' وسوف يقوم بعمل نسخة احتياطية لتكوين الجهاز وPLC ومعلمات تكوين المستخدم في ملف مضغوط.انقر فوق 'BCS100 Monitor' وسيتم فتح واجهة شاشة BCS100.'أداة التشخيص' المستخدمة لمراقبة حالة البرنامج واستكشاف الأخطاء وإصلاحها.انقر فوق 'حول' في الزاوية السفلية وستظهر نافذة تعرض معلومات مفصلة عن برنامج CypOne.
